電気設備の変圧器から波及事故まで「見えない番人」を深掘り！プロが知るべき7つの要点



私たちの社会は、電気が滞りなく供給されてこそ機能します。しかし、その安定供給の裏側には、様々な電気設備が連携し、時には見えないリスクと戦いながら稼働しています。



特に、電気工事士や施工管理技士の皆さんは、これらの設備の特性や基準、そして万が一の事故に対する知識を深く理解している必要があります。



本コラムでは、電気設備の心臓部ともいえる「変圧器」から、系統全体の安定性を脅かす「波及事故」まで、プロフェッショナルとして押さえておくべき7つの重要キーワードについて詳しく解説します。

これらの知識を深めることで、より安全で信頼性の高い電気設備工事を実現し、社会を電気で支える「見えない番人」としての価値をさらに高めていきましょう。





1. 電気設備の心臓部：変圧器の「規格」と深刻化する「不足」問題：電力安定供給の生命線



変圧器は、発電所で作られた高電圧の電気を、工場やビル、家庭で使える電圧に変換する、まさに電力系統の「心臓」とも言える重要な電気機器です。その選定や導入にあたっては、厳格な「規格」への適合が必須であり、その一方で近年顕著な「不足」問題は、電気設備業界全体に大きな影響を与えています。



変圧器の「規格」：信頼と安全の基盤

日本国内で流通・使用される変圧器は、主にJIS規格（日本産業規格）やJEC規格（日本電気技術者協会標準規格）に準拠しています。これらの規格では、以下のような多岐にわたる項目が細かく定められています。



• 電圧、容量

使用する電力系統の電圧（例えば6.6kV/400Vなど）や、供給すべき最大電力容量（kVA）が明確に規定されています。適切な容量選定は、過負荷運転を防ぎ、効率的な電力供給を実現するために不可欠です。



• 絶縁方式

変圧器内部のコイルを絶縁するための方式（油入式、モールド式など）や、その絶縁耐力に関する基準が定められています。絶縁性能は、事故防止に直結する最も重要な要素の一つです。



• 冷却方式

変圧器運転時に発生する熱をどのように排出するか（自然空冷、油入自冷、油入風冷など）に関する規定です。適切な冷却は、変圧器の寿命と安定稼働に直結します。



• 効率、損失

エネルギー効率に関する基準も重要です。近年では省エネ性能の高いトップランナー変圧器の導入が推奨されており、これにより運用コスト削減にも貢献します。



• 安全性

短絡電流に対する強度、耐雷性能、騒音レベル、防火性能など、多角的な安全基準が設けられています。



これらの規格を遵守した変圧器を選ぶことで、長期的な信頼性と安全性が確保されます。



変圧器の「不足」：深刻化するサプライチェーン問題

ここ数年、世界的な規模で変圧器の「不足」が深刻化しており、電気設備工事のスケジュールに大きな影響を与えています。この問題の背景には、複数の要因が絡み合っています。



• 世界的な電力需要の増加

特にデータセンターの増設や再生可能エネルギーの導入拡大に伴い、変圧器の需要が世界的に急増しています。



• 原材料価格の高騰と供給不安定化

変圧器に使用される電磁鋼板、銅、絶縁油などの主要な原材料価格が高騰し、供給も不安定になっています。



• 半導体不足

変圧器の制御部分に使用される半導体の供給不足も、生産遅延の一因となっています。



• 人手不足と生産能力の限界

メーカー側の人手不足や、老朽化した生産設備の更新遅れなども、生産能力の制約となっています。



この変圧器不足は、工事の納期遅延、プロジェクト費用の高騰、さらには計画停電のリスク増加など、多岐にわたる問題を引き起こします。電気工事士や施工管理技士は、最新の市場動向を常に把握し、計画段階での早期発注、複数メーカーへの引き合い、代替品や中古品市場の活用、リース導入の検討など、柔軟な対応策を講じる必要があります。

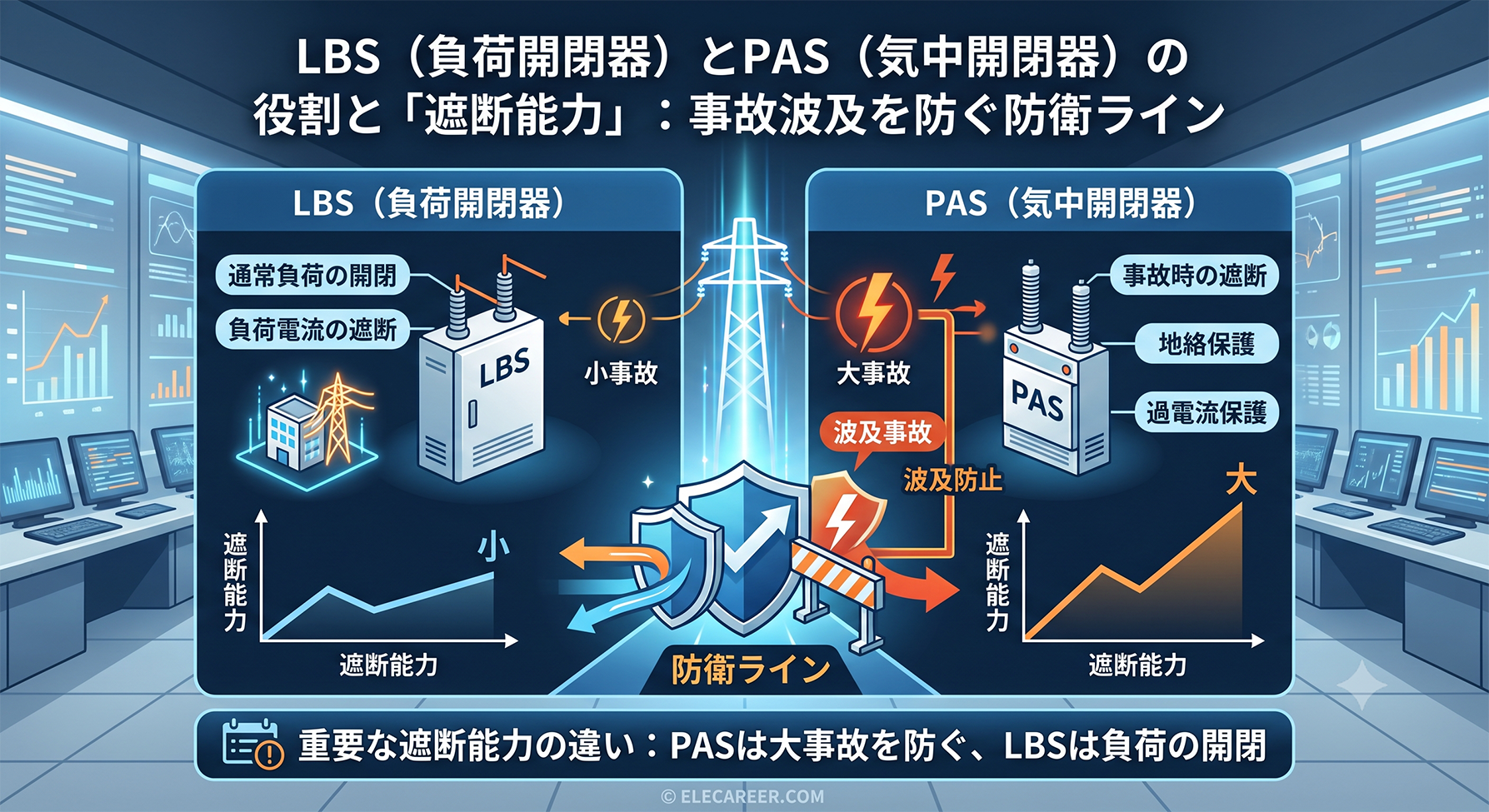

高圧受電設備において、電気回路を安全に開閉する役割を担うのがLBS（Load Break Switch：負荷開閉器）とPAS（Pole Air Switch：気中開閉器）です。これらの機器の適切な選定と、特にその「遮断能力」の理解は、事業場内の事故が電力系統全体に影響を及ぼす「波及事故」を防ぐ上で極めて重要です。



LBS（負荷開閉器）：盤内の開閉操作と過負荷保護の連携

LBSは、主に受電設備のキュービクル（高圧受電設備）の盤内に設置される開閉器です。



• 役割

通常の負荷電流を開閉（ON/OFF）するために使用されます。例えば、受電設備全体の点検時や、構内の大規模な設備停止時に、安全に電気を遮断するために操作されます。



• 遮断能力

LBSは、通常の負荷電流を開閉する能力はありますが、事故電流（短絡電流や地絡電流）を安全に遮断する能力は原則として持っていません。 したがって、LBS単体で事故を保護することはできず、必ずパワーヒューズ（PF）や限流ヒューズ（CL）などの保護装置と組み合わせて使用されます。事故時にはヒューズが溶断することで回路を遮断し、LBS自体は損傷を避ける構造になっています。



PAS（気中開閉器）：電力系統との接続点における最前線の保護

PASは、主に電力会社の配電線と需要家（事業場）の高圧受電設備との接続点、つまり電柱上に設置される開閉器です。



• 役割

構内で地絡事故（電気が大地に漏れる事故）が発生した際に、電力会社の配電系統への影響（波及事故）を防ぐために、自動で電路を遮断する役割を担います。PASは、事業場内に設置される地絡方向継電器（DGR）と連携し、事故発生時にDGRからの信号を受けて自動で開放動作します。



• 遮断能力

PASには、地絡事故電流を安全に遮断できる能力（遮断能力）が求められます。この遮断能力は、流れる可能性のある最大短絡電流や地絡電流の大きさを考慮して選定されます。選定を誤ると、事故時にPASが正常に遮断せず、電力会社の系統保護機器が動作し、広範囲停電（波及事故）を引き起こす可能性があります。電力会社が規定する条件（系統短絡容量など）に基づき、適切な遮断容量を持つPASを選定・設置することが、波及事故防止の最重要ポイントです。

電気工事士や施工管理技士は、これらの開閉器が単なるスイッチではなく、事故からシステムを守る重要な保護機器であることを理解し、その遮断能力を正しく評価・選定する専門知識が不可欠です。

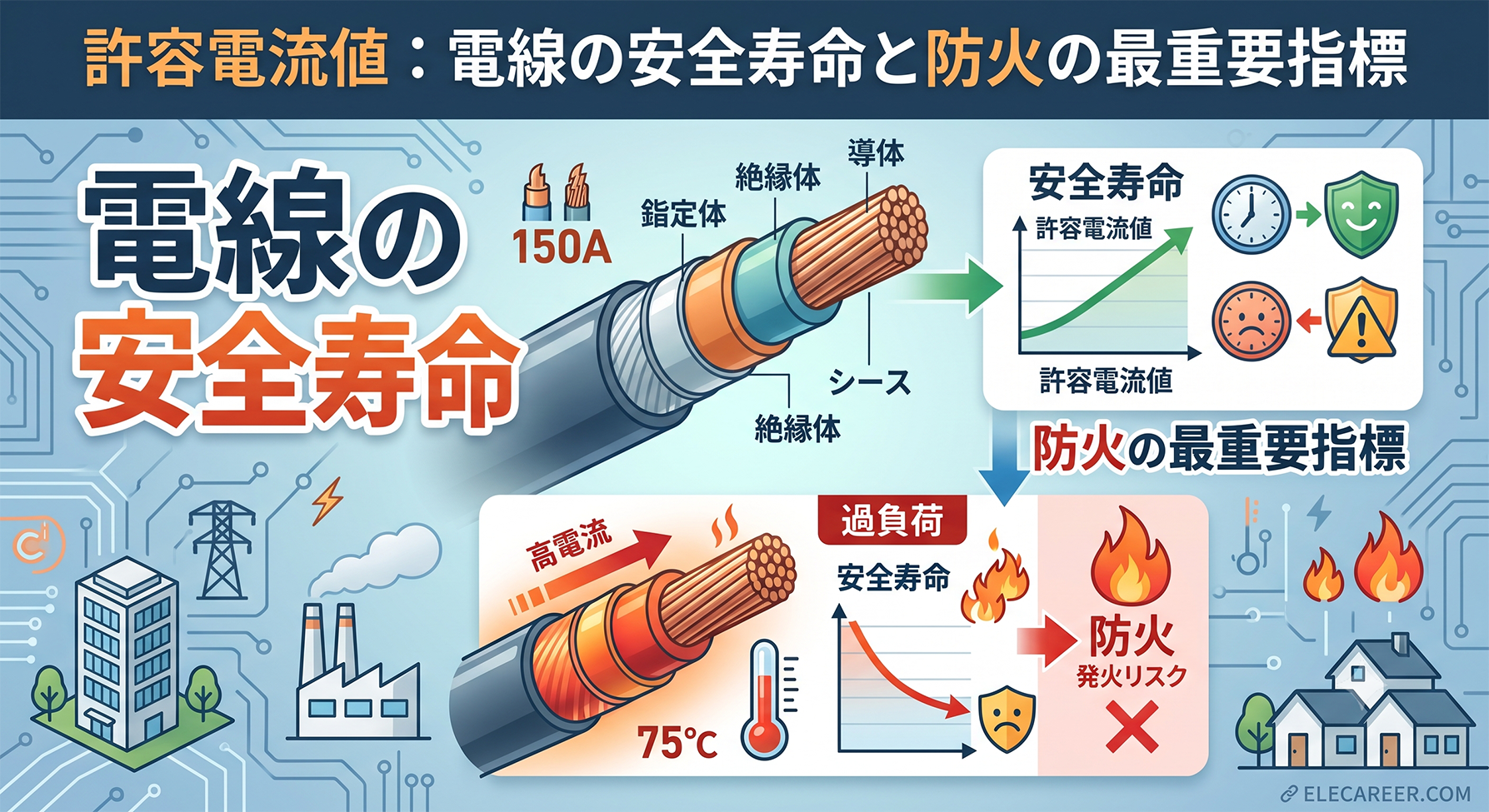

許容電流値とは、電線やケーブルが安全に連続して流すことのできる最大の電流値です。この値は、電線の種類、導体の断面積（太さ）、周囲温度、そして敷設方法によって厳密に定められており、電気設備の安全性、信頼性、そして防火において最も重要な指標の一つです。



許容電流値がなぜ重要なのか？

• 電線の過熱防止

電線に電流が流れると、抵抗によって熱が発生します（ジュール熱）。許容電流値を超える電流が流れ続けると、電線の温度が設計上の安全温度を超えて上昇し、以下のリスクが生じます。



• 絶縁被覆の劣化

過熱により電線の絶縁被覆が早期に劣化し、ひび割れや硬化が生じます。これにより、絶縁不良から漏電や短絡事故が発生しやすくなります。



• 火災のリスク

最終的には電線の被覆が溶融し、周囲の可燃物に引火して火災に繋がる可能性があります。これは電気火災の主要な原因の一つです。



• 設備の信頼性維持

過熱した電線は、接続端子や機器の端子にも熱を伝え、接続部の緩みや機器自体の故障を引き起こすことがあります。



• 電圧降下の悪化

電線が過熱すると抵抗値がわずかに上昇し、電圧降下が大きくなる可能性があります。これは機器の性能低下や誤動作に繋がります。





許容電流値に影響を与える要因と選定のポイント

許容電流値は、単に電線の太さだけで決まるものではありません。以下の要因を総合的に考慮して選定します。



• 電線の種類と材質

銅線かアルミ線か、絶縁体の種類（PVC、CVなど）によって熱に対する特性が異なります。



• 導体の断面積（太さ）

断面積が大きいほど抵抗が小さくなり、許容電流値は高くなります。



• 周囲温度

高温環境下では放熱性が悪くなるため、許容電流値は低下します。例えば、夏場の屋外配線や、盤内の配線では特に注意が必要です。



敷設方法

• 電線管内敷設

電線管内に電線が密に収容されると放熱性が悪くなるため、許容電流値は低下します。内線規程では、電線管内における電線の占有率（通常32%以下）が定められています。



• ラック敷設、露出配線、地中埋設

それぞれの敷設方法に応じた放熱特性が考慮されます。複数の電線を束ねる場合も、お互いの発熱が影響し合うため、補正係数を乗じて許容電流値を調整します。

電気工事士は、電気設備の技術基準や内線規程に定められた計算方法や表に基づき、使用する負荷設備の定格電流、突入電流、将来の負荷増設、そして現場の環境条件を総合的に判断して、最適な電線を選定する責任があります。この選定の正確さが、電気設備の長期的な安全性と信頼性を担保するのです。





波及事故とは、特定の事業場内（工場、ビル、商業施設など）の電気設備で発生した事故（地絡、短絡、過負荷など）が原因で、電力会社の送配電系統に影響を及ぼし、広範囲にわたる停電（事故波及）を引き起こしてしまう事態を指します。これは、社会インフラに甚大な影響を与え、企業の活動停止、交通機関の麻痺、医療機関への影響など、大きな混乱を招くため、電力会社や国の産業保安監督部が最も警戒する事故の一つです。



関東東北産業保安監督部の役割

経済産業省の地方支分部局である「関東東北産業保安監督部」は、関東甲信越、東北、北海道地方の広範なエリアにおける事業用電気工作物（工場やビルなどの受電設備、発電設備など）の保安確保を担う機関です。その主な役割は以下の通りです。



• 電気主任技術者の選任指導

事業用電気工作物を設置する事業者に対して、電気主任技術者の選任義務を指導し、保安規程の遵守を監督します。



• 定期的な検査、指導

電気設備が法令や技術基準に適合しているか、定期的に検査や指導を行います。



• 事故発生時の調査と再発防止指導

波及事故やその他重大な電気事故が発生した場合、徹底的な原因究明を行い、事業者に対して再発防止策の実施を指導・命令します。場合によっては、事故原因が判明するまでの設備の運転停止命令を出すこともあります。



• 技術基準の周知徹底

最新の電気保安に関する技術基準や法令改正について、事業者への周知を図ります。



波及事故が発生した場合、原因となった事業場は、この関東東北産業保安監督部から厳しく責任を問われ、改善命令や、電気主任技術者を含む関係者への処分、最悪の場合には刑事罰の対象となる可能性もあります。



波及事故の具体的な「事例」と対策

過去の波及事故事例から学ぶことは、再発防止のために非常に重要です。代表的な事例とその対策をいくつか紹介します。



• 高圧ケーブルの絶縁劣化、地絡事故

【事例】

経年劣化した高圧ケーブルの絶縁が破れて地絡事故が発生し、事業場内の保護装置が適切に動作せず、電力系統側の遮断器が動作して広範囲停電を引き起こした。



【対策】

定期的な絶縁診断（耐圧試験、絶縁抵抗測定など）の実施、ケーブルの布設方法の適正化（紫外線対策、小動物対策など）、劣化が認められたケーブルの早期交換。



• PAS（気中開閉器）の動作不良、整定不備

【事例】

構内で地絡事故が発生したが、PASに連携する地絡方向継電器（DGR）の整定値が不適切であったり、PAS本体が経年劣化により動作不良を起こしたりしたため、電力会社の遮断器が動作し停電を波及させた。



【対策】

DGRの整定値の定期的な確認・調整、PASの定期点検（動作確認、開閉頻度のチェックなど）、劣化部品の交換。



・小動物（鳥、ネズミなど）の侵入による短絡事故

【事例】

キュービクル内部や電線管内に小動物が侵入し、充電部に触れて短絡事故が発生し、波及事故に繋がった。



【対策】

キュービクルの隙間や電線管開口部の徹底した閉塞、防鳥ネットや防鼠対策の設置、定期的な点検時の侵入形跡の確認。



・自家用発電設備の逆潮流事故

【事例】

事業場内の自家用発電設備が電力系統との連携を適切に解除せず、系統側に逆潮流してしまい、電力系統に異常を与えた。



【対策】

連系保護装置（逆電力継電器など）の適切な設定と定期試験、運転員の教育徹底。

これらの事例は、いかに日常の点検・メンテナンス、保護継電器の適切な整定、そして緊急時の対応が重要であるかを物語っています。電気工事士や施工管理技士は、これらのリスクを常に意識し、設計段階から事故防止策を組み込み、施工・運用段階での徹底した安全管理を行う責任を負っています。





今回解説した「変圧器の規格と不足」「LBSとPASの遮断能力」「許容電流値」「波及事故と関東東北産業保安監督部」といったキーワードは、いずれも電気設備の安全と安定稼働に直結する重要な要素です。

電気工事士や施工管理技士の皆さんは、これらの専門知識を常にアップデートし、日々の設計・施工・管理業務に活かすことが求められます。

特に、変圧器の調達困難という現状認識、そして波及事故という社会的なリスクに対する深い理解は、単に工事を完遂するだけでなく、社会インフラを支えるプロフェッショナルとしての責任を果たす上で不可欠です。

見えないところで社会を支える「電気設備」の番人として、あなたの専門知識と日々の安全管理が、未来の安定した電力供給を可能にするのです。
